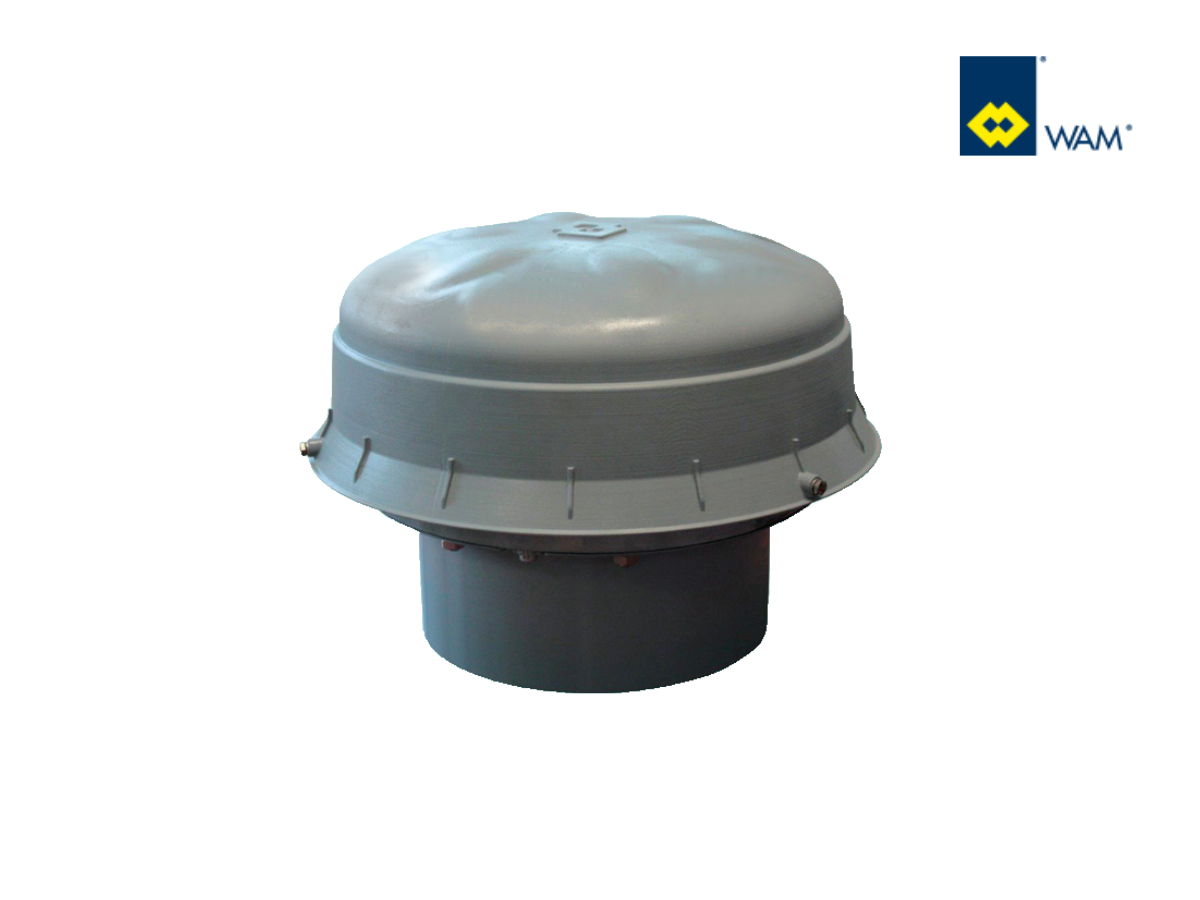

Valvole di controllo pressione a molle in polimero WAM – VCP-D

Funzione d’uso

Nella valvola di controllo pressione VCP-D molle elicoidali tengono i coperchi chiusi qualora le condizioni di pressione rimangano nei limiti di settaggio. Le 3 barre a molla esterne tengono il coperchio esterno a forma di anello ermeticamente chiuso finché la pressione all’interno del silo non supera la forza generata dalle molle. Qualora la pressione superi il valore di settaggio il coperchio si aprirà per lo sfiato. Il coperchio più piccolo a forma di disco chiude dal basso una apertura circolare al centro del disco di sovrappressione. È tenuto in posizione di chiusura da una barra a molla e premuto sul disco esterno dalla normale pressione esistente all’interno del silo. Nell’eventualità che si verifichi una depressione all’interno del silo, la molla viene compressa provocando l’apertura del coperchio. L’aria che entra nel silo dall’atmosfera esterna assicura un rapido equilibrio della pressione: a questo punto, la molla riporta il disco in posizione di chiusura.

Caratteristiche tecniche

• Portate fino a 6.000 m3/h
• Corpo in acciaio al carbonio verniciato
• Cappello in polimero di protezione
• Predisposizione meccanica per sensori di segnalazione induttivi
• Regolato per una pressione negativa massima di – 0,005 bar e una massima di 0,05 bar

Vantaggi

• Leggera e ingombri ridotti per un’agevole movimentazione
• Facile da montare
• Facile da manutenere

Opzioni

• Disponibile in diverse configurazioni, su richiesta
• Portello di ispezione
• Sensori di prossimità induttivi
• Rete antipassero

Valvole di controllo pressione a molle in polimero – VCP-D

Scheda tecnica
